Двухходовой комплект керамического дымохода Schiedel UNI (⌀200 и 200 мм / 13 м) с вентиляционным каналом

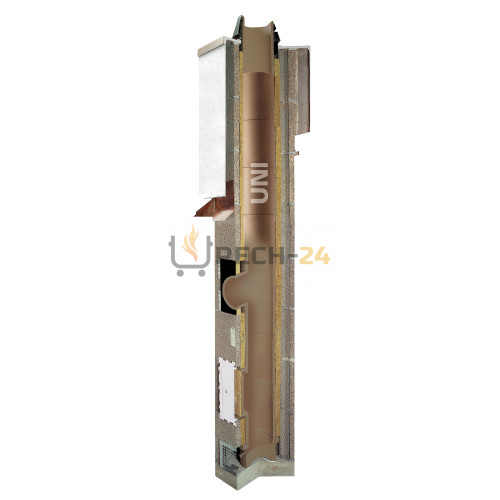

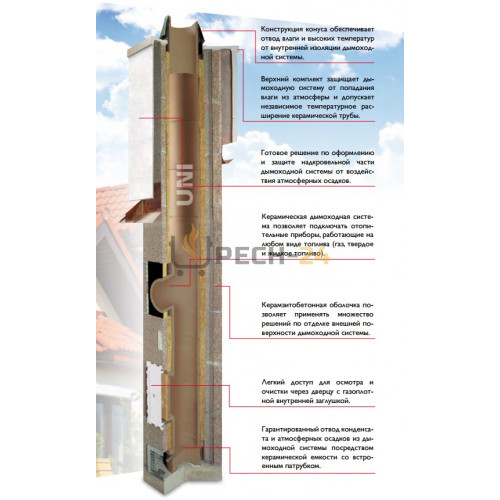

Schiedel UNI - это трехслойные керамические дымоходы.

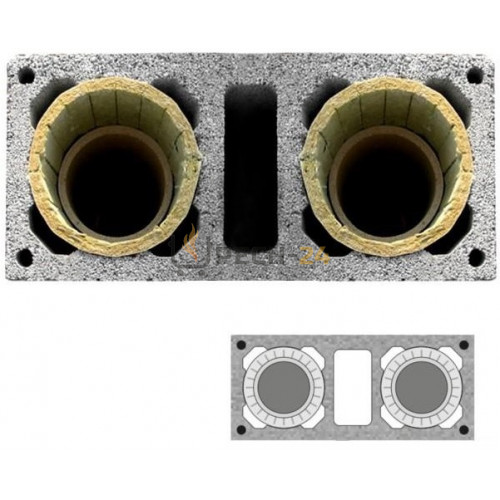

Первый внешний слой, это каменная оболочка(керамзитобетон), по углам которой расположены отверстия для армирующих стержней, придающих собранному дымоходу устойчивое положение. Отверстия хорошо видны на схеме справа.

Второй слой, теплоизоляция из минеральной ваты Rockwool, легко пропускающий влагу сквозь себя, не впитывая ее. Материал выдерживает температурную нагрузку до 1000 градусов, при этом его теплоизоляционные свойства в 20 раз лучше, чем у кирпича.

Третий слой, керамическая труба из шамота, который также используют в топках, печах и отопительных котлах, за его высокую сопротивляемость длительным высоко температурным нагрузкам. В случае печей, шамот существенно увеличивает срок службы топопчной камеры.

Между первым и вторым слоем, (бетоном и теплоизоляцией) есть специальные вентиляционные отверстия для циркуляции воздуха, охлаждающие дымоход, попутно выводя наружу скопившуюся влагу. Печь топится, влага не может впитаться в теплоизоляцию, испаряется и выводится горячим воздухом наружу. Никакой органики, нулевая вероятность неприятных запахов.

=========================================================================

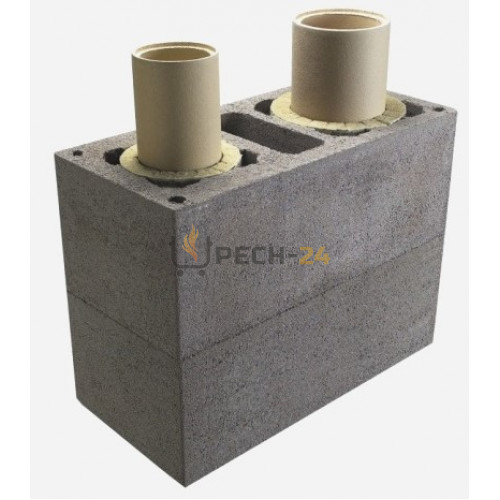

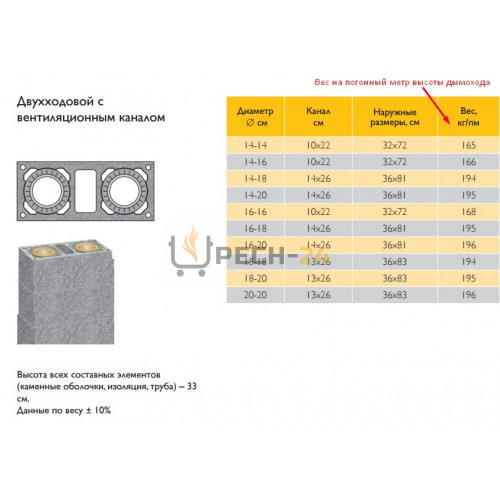

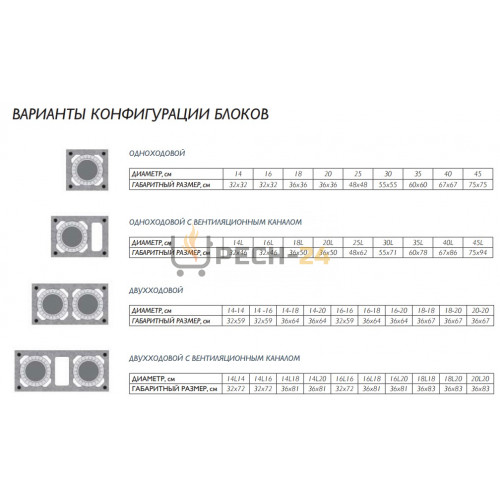

Высота блока 33 сантиметра. Ширина и глубина меняются, в зависимости от диаметра трубы дымохода внутри и наличия вентиляционного канала для подачи воздуха. То есть чем больше труба дымохода, тем больше потребуется места под блоки дымоходов Uni внутри дома.

У двухконтурный блоков с вентиляционным каналом, ширина больше на 13-17 см. Например, для камина и отопительного котла с дымоходом диаметром 140 и 200 мм, размеры блока увеличатся со 36x64 см до 36x81 см. Это момент стоит учитывать, при принятии окончательного решения о выборе системы дымохода(с вентиляцией или без).

Блоки с вентиляционным каналом используются в трех случаях

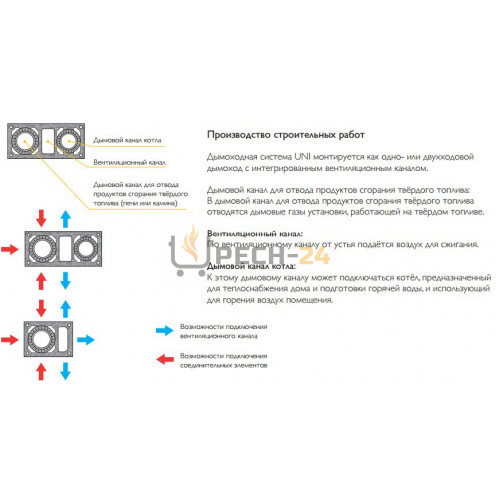

1) Если предполагается герметичное подключение воздуха на горение для печи, котла и камина с закрытой камерой сгорания. Внутри отапливаемого помещения будет тепло, но не душно, так как воздух берется из-за пределов дома. В этом, одно из самых главных достоинств серии UNI, имеющих встроенный в блок дымохода специальный вентиляционный канал(схема слева).

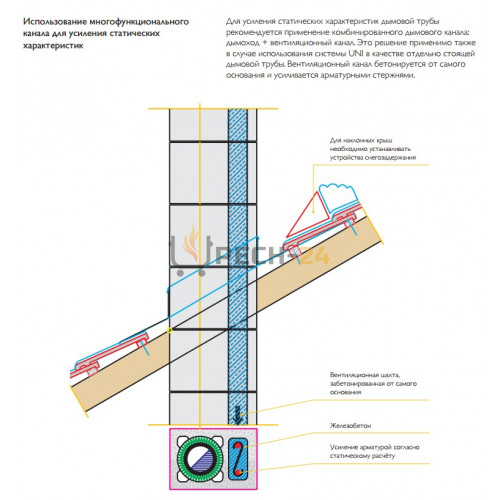

2) Вентиляционный канал также можно использовать для усиления конструкции дымохода, за счет бетонирования и помещения внутрь дополнительных армирующих стержней.

3) Основное назначение - дополнительный канал вентиляции как для комнаты, так и для всего дома. Иногда, вентиляционный канал совмещают с вентиляцией туалета или ванны, таким образом устраняя проблему духоты.

Дополнительные достоинства серии UNI

• Нечувствительный к влаге, поэтому могут быть установлены в местах, недопусных для классических дымовых труб.
• Благодаря устойчивости шамотной керамики к кислотам, образующимся в процессе горения и метана, дымоходы серии UNI можно использовать для печи, камина или котла, работающего на твёрдом, жидком или газообразном топливе. (дрова, уголь, газ.) То есть на всем.

О безопастности применения дымоходов серии Schiedel UNI

• Номер сертификата Z-7.1-1329 немецкого института строительной физики в Берлине
• Сертификат противопожарной безопасности ВНИИПО РФ (Всероссийский институт противопожарной обороны Российской Федерации)
• Сертификат соответствия ГОСТ P53321-2009 (Требования к Теплогенерирующим Аппаратам, Работающим на Различных Видах Топлива)
• Гигиенический сертификат РФ
• Высокая устойчивость шамотной керамики к воздействию кислот
• Система по противопожарной безопасности соответствует требованиям класса F 90/L90 европейской классификации.

Дымоходы Schidel UNI производят и пакуют на Российском заводе Schidel (г.Торжок, Тверская область) комплектами по европоддонам. В таком же виде и комплектации они доставляют до покупателя.

• 3 метра дымохода(основание дымохода),
• 4 метра(комплект дымохода),
• 1 метр(дополнительные метры)
• блоки высотой в 33 сантиметра

Габариты самого поддона (ВхШхГ) 140х80х120 см - если смотреть на поддон с торца, где видны трубы дымохода. Отдельные блоки размещают на поддонах по трем причинам - удобно складировать, удобно перевозить, удобно подготавливать к монтажу - как производителю, так и покупателю.

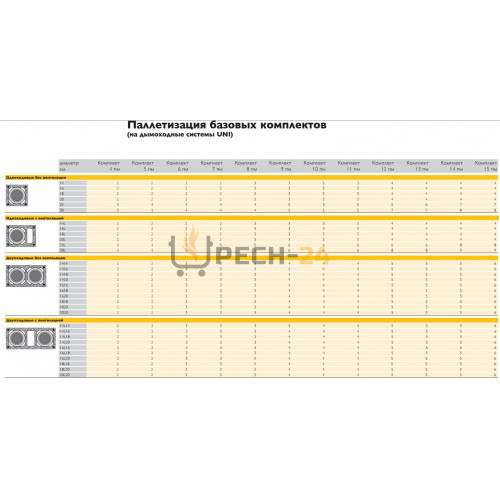

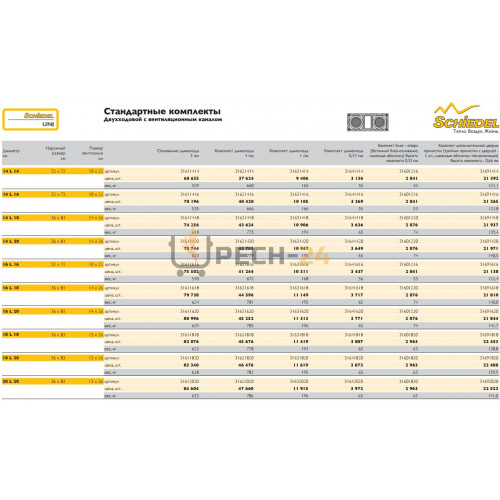

К примеру, требуется дымоход высотой 8 метров (двухэтажный загородный дом с высокими потолками) для универсального отопительного котла - топить будут газом, углем и дровами, подкармливая пеллетными гранулами. После оформления заказа покупателю доставят три европоддона в фирменной упаковке от Schidel - основание дымохода и дополнительные принадлежности(первый поддон 3 метра дымохода), трубы и блоки (второй поддон и еще четыре метра дымохода), дополнительный, восьмой метр дымохода(третий поддон). Всего 8 метров керамического дымохода Schidel UNI на трех поддонах. Подробную информацию о паллетизиции выбранного метража дымохода, можно посмотреть на одной из фотографий.

Что входит в комплект Schiedel UNI

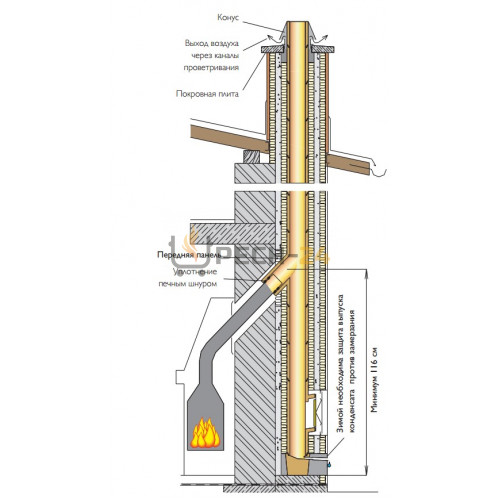

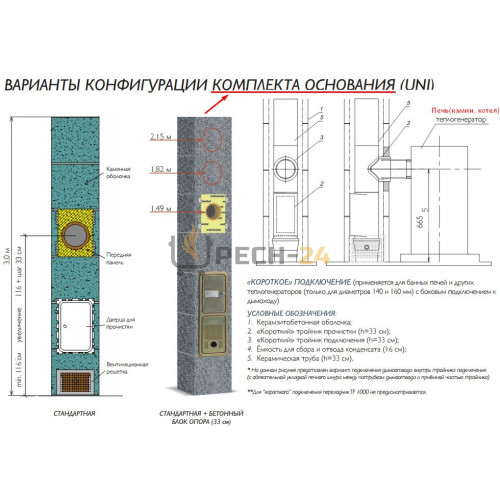

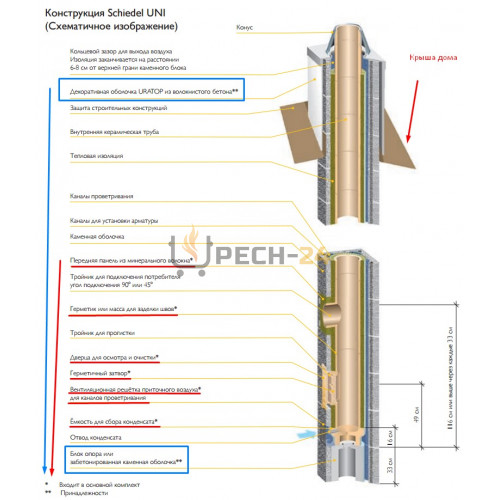

У дымоходов серии UNI комплект состоит из: Основание дымохода(1 европоддон), Комплекта дымохода(минимум 1 европоддон), Верхний комплект дымохода (пояснение на схеме ниже).

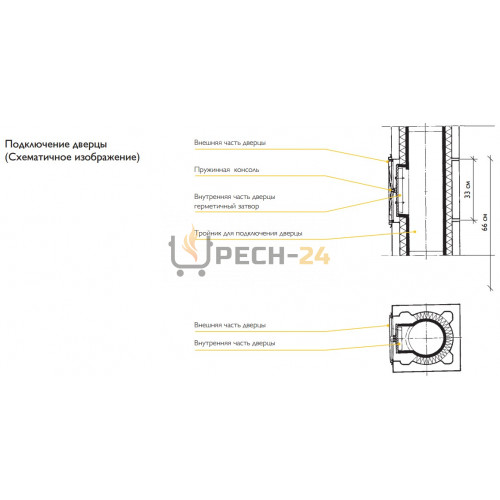

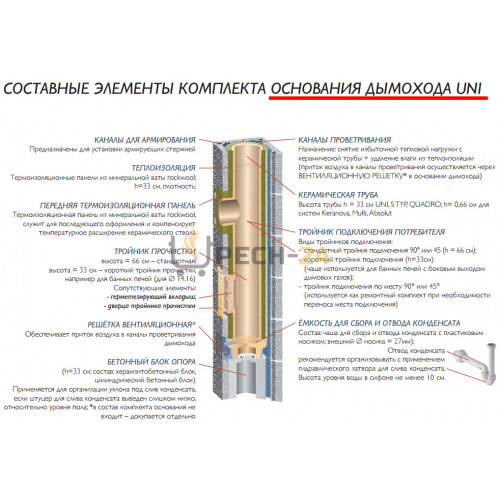

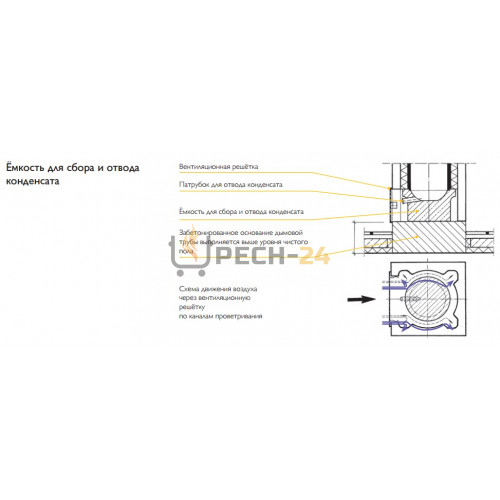

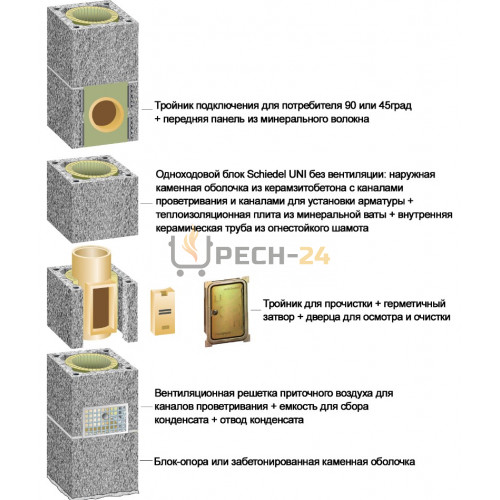

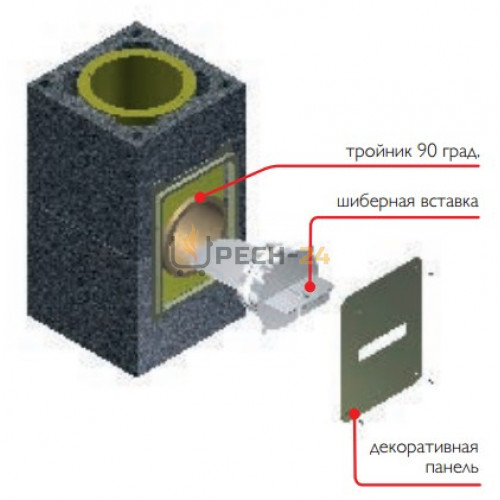

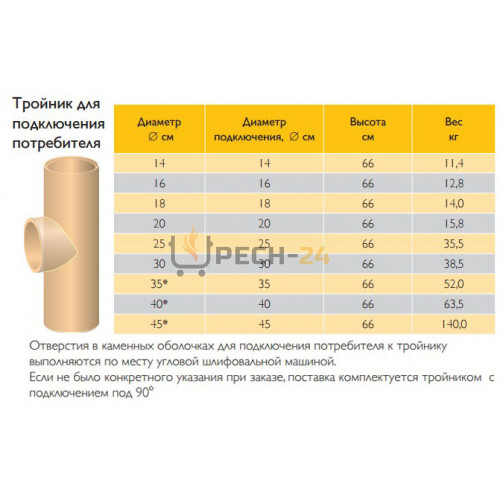

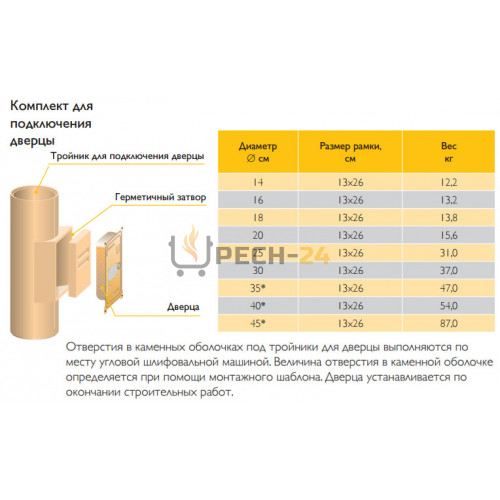

• Основание дымохода (все что будет расположено около печи): - ёмкость для сбора конденсата(1 шт), вентиляционная решётка(1 шт), ревизионная дверца(1 шт), передняя панел(1 шт)ь, герметик Rapid (в основании 3пм рассчитан на 10 пм) - 1 шт, монтажный шаблон(1 шт), гарантийный талон и инструкция по монтажу (два в одном - 1 шт).  Также в основание дымохода входят основные элементы расположенные около самой печи(камина, котла) - Изоляционные плиты (18 шт), Тройник для дверцы (1 шт), Керамические трубы (5 шт), Тройник для подключения (1 шт), Каменные оболочки (9 шт). Блоков хватит на  297 сантиметров (первые 3 метра дымохода).
• Комплект дымохода(блоки трубы дымохода): изоляционные плиты(24 шт), керамические трубы(12 шт), каменные оболочки(12 шт). Это еще 4 метра дымохода. Но есть и другой вариант. Если же берется комплект дымохода, например на 4 метра в сумме(одноэтажный дом), то нужны блоки и трубы не на 4 метра, а лишь на последний, четвертый метр(первые 3 метра даются с онованием в первом пункте). На один дополнительный метр приходится 6 шт изоляционных плит, 3 шт керамических труб, 3 шт каменных блоков. Они и будут лежать на втором европоддоне.

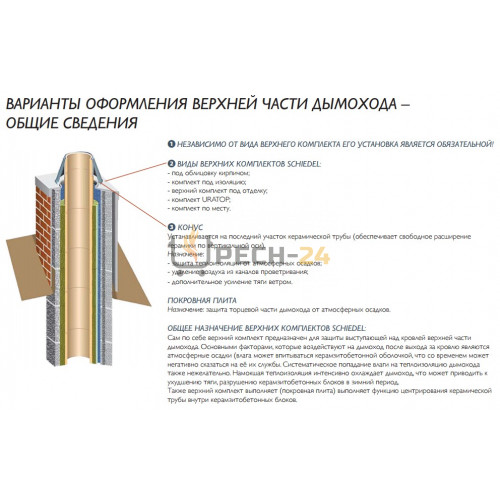

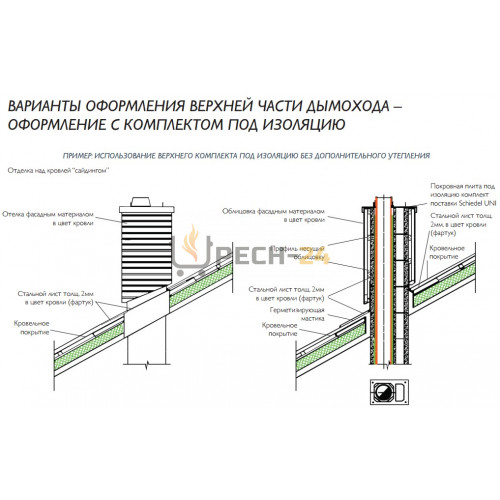

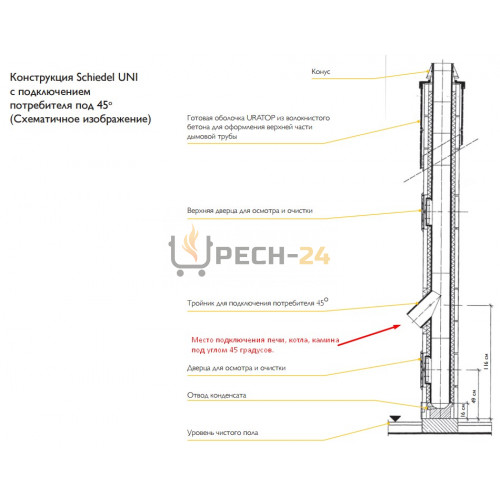

• Верхний комплект: керамическая труба(33 см), конус(защита каналов проветривания), герметик Hermesil, легкая покровная плита (металлическая манжета для монтажа по месту (диаметр 350-600 мм)). По сути, эта та часть дымохода, которая расположена НАД последним блоком дымохода. Все элементы верхнего комплекта, хорошо видны на схеме ниже. (Облицовка надкрышкой части дымохода в комплект не входит)

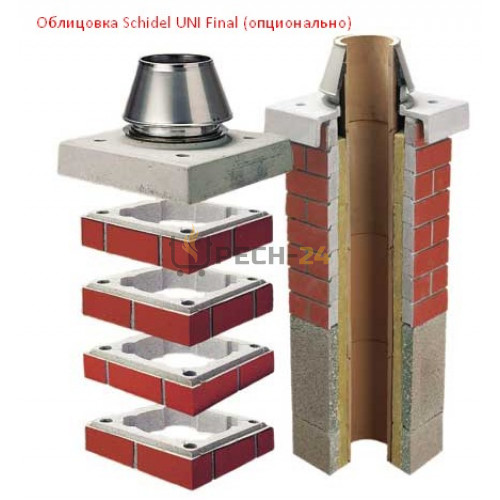

1. Schidel UNI Final

Облицовка имитирующая кладку из красного кирпича, состоит сегментов высотой в 7,5 сантиметров, повторяющих форму каменного блока дымохода. То есть, в надкрышкой части дымохода каменная оболочка больше не потребуется. Отдельные сегменты скрепляются армирующими стержнями. Облицовку UNI Final можно использовать только для твердотопливных печей (котлов, каминов). Для газа и метана нельзя.

=========================================================

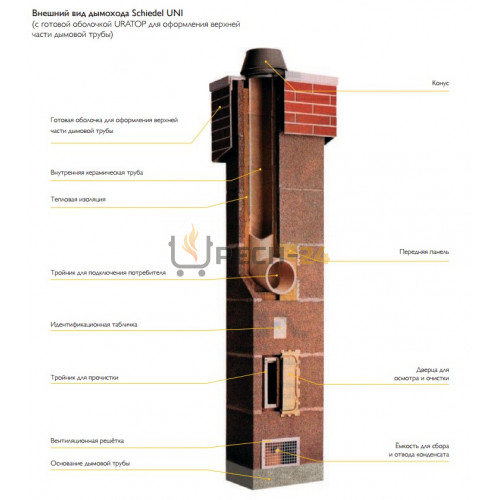

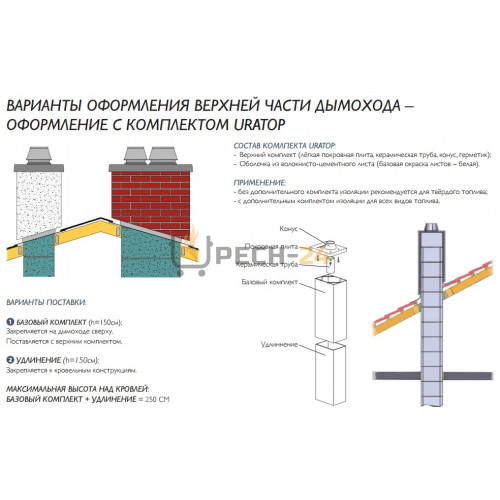

2. Schidel UNI UPATOR

Двух модульная бесшовная оболочка из волокнистого бетона серого цвета. Надкровельная часть(150 см) немного больше удлинения-гильзы, распложенной внутри кровельной части, вплоть до чердака. На картинке это хорошо видно. Внутри облицовка повторяет форму каменной оболочки блоков дымоходы, которые, как и в случае FINAL больше не требуются. Нет ограничений на тип используемого топлива.

=========================================================

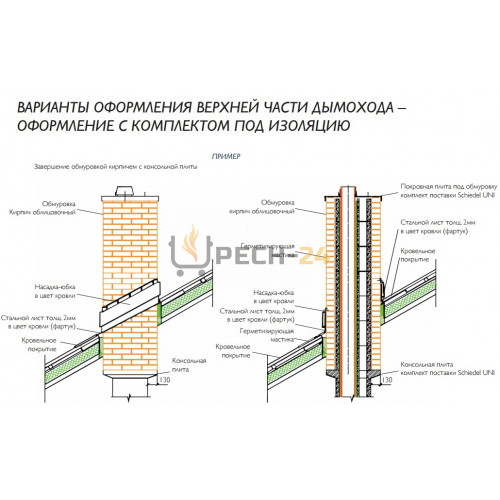

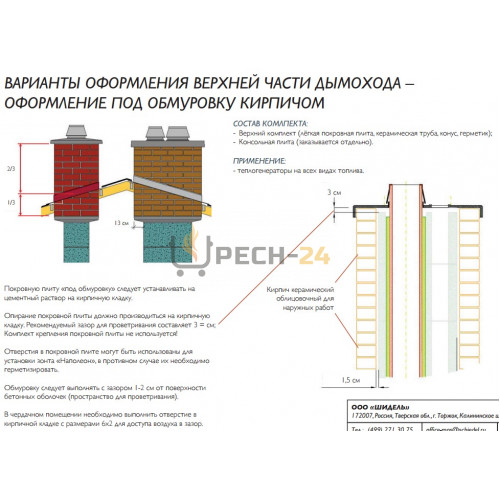

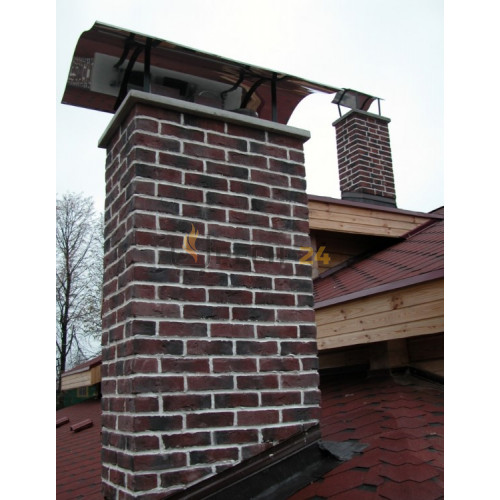

3. Обмуровка дымохода

По сути, каменные оболочки дымохода у надкровельной части обкладывается кирпичом. Этот комплект не продается, однако услуги по такому техническому решению, может предложить большинство монтажников дымоходов. Потребуется консольная плита поверх которой будут класть обмуровку кирпичом.

=========================================================

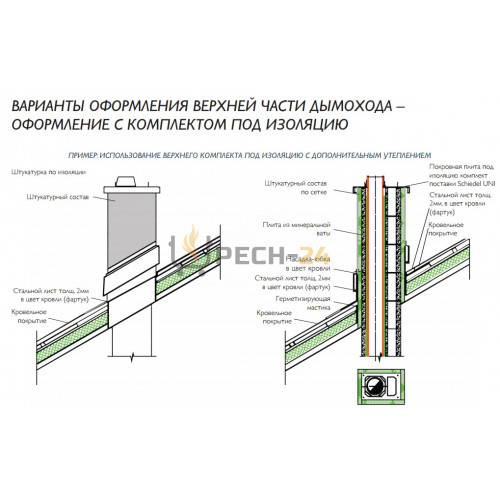

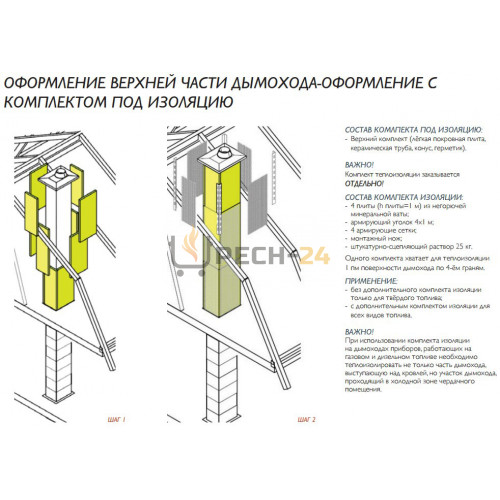

4. Комплект утепления в зоне холодного чердака

Плиты из негорючей минеральной ваты + армирующая сетка + сцепляющий раствор Baumit HaftMörtel.
